Ontwerp

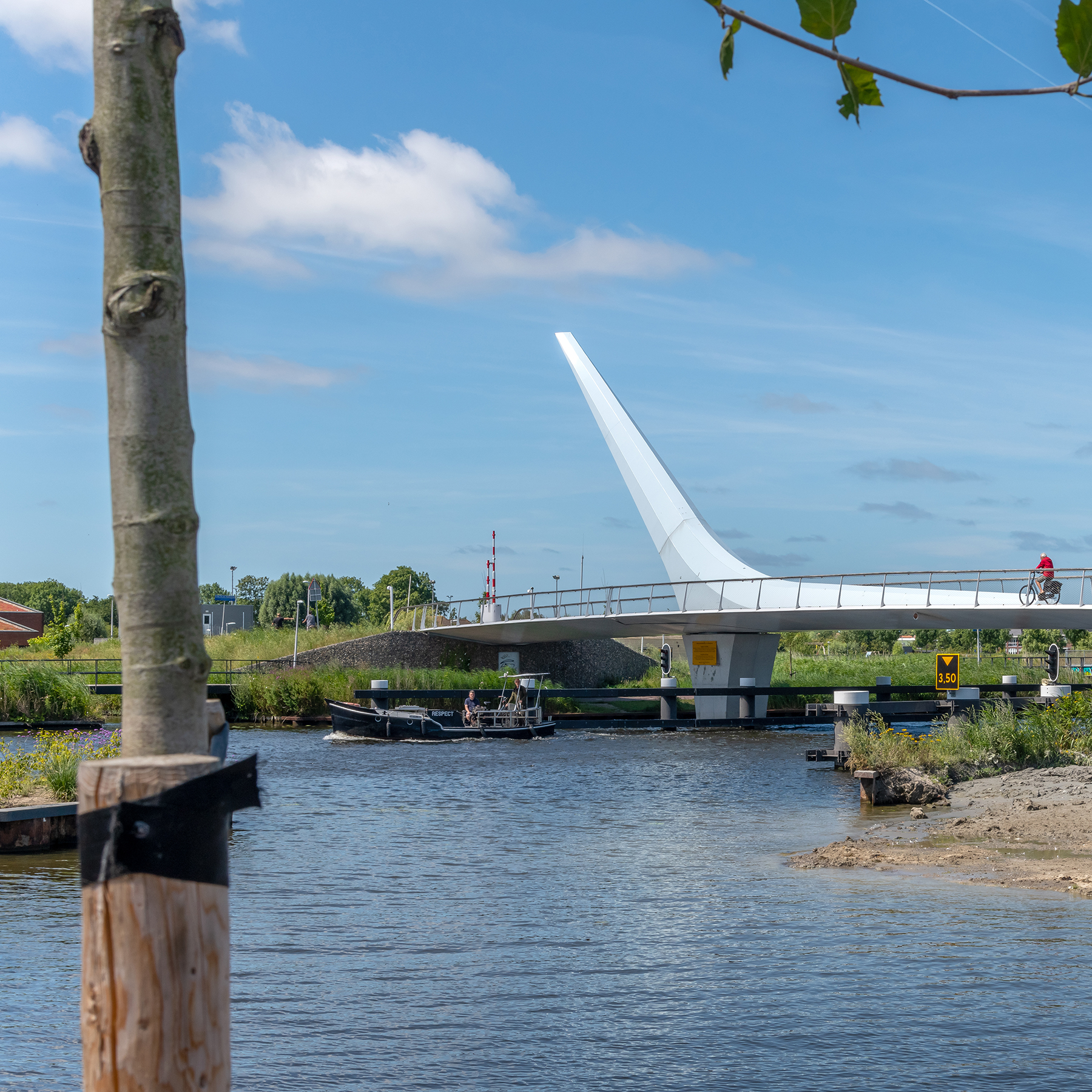

Het werk betrof een langzaam verkeersbrug met één beweegbaar deel over de Oude Rijn, tussen de gemeenten Katwijk en Oegstgeest. De brug is uitgevoerd in samenwerking met Strukton Infratechnieken (hoofdaannemer), Syb van Breda & Co. (architect) en Istimewa Elektrotechniek (elektrotechnische deel).
Solidd was verantwoordelijk voor de productie en montage van het stalen deel van de brug en het bewegingswerkt. Het stalen brugdek van ca. 70m bestaat uit twee vaste aanbruggen van ca. 14 en 24m lang en een draaibaar deel van ca. 32m. Het contragewicht van het beweegbare deel is aangebracht in een pyloon die zo'n 15m boven het wegdek uitsteekt. Onderin de pyloon is de machinekamer gerealiseerd. Hierin bevindt zich de aandrijving van de draaibrug, bestaande uit een hydraulische cilinder met pomp en bijbehorende besturing, uitgevoerd door Molenmaker Techniek.
Vanwege de geringe ruimte op het water, moest een hijsbok met beperkte hijscapaciteit worden ingezet. De top van de pyloon is daarom als los deel gemonteerd De ballast kon pas na montage worden aangebracht in de vorm van stalen ponsdoppen en beton met een hoge dichtheid.
